Lập trình led 7 đoạn kết hợp với IC số
18/12/2021
LED 7 đoạn là một ứng dụng rất phổ biến hiện nay trong lĩnh vực điện - điện tử.
Việc kết hợp LED 7 đoạn và vi điều khển được ứng dụng khá rộng rãi trong các nhà máy, khu công nghiệp dùng để đếm và phân loại sản phẩm, cũng như sử dụng trong các bảng hiệu quảng cáo. Và việc sử dụng IC số để nâng cao tính linh hoạt cũng như khả năng làm giảm thiểu việc sử dụng nhiều vi điều khiển cho các ứng dụng phức tạp cũng đang là một lựa chọn.

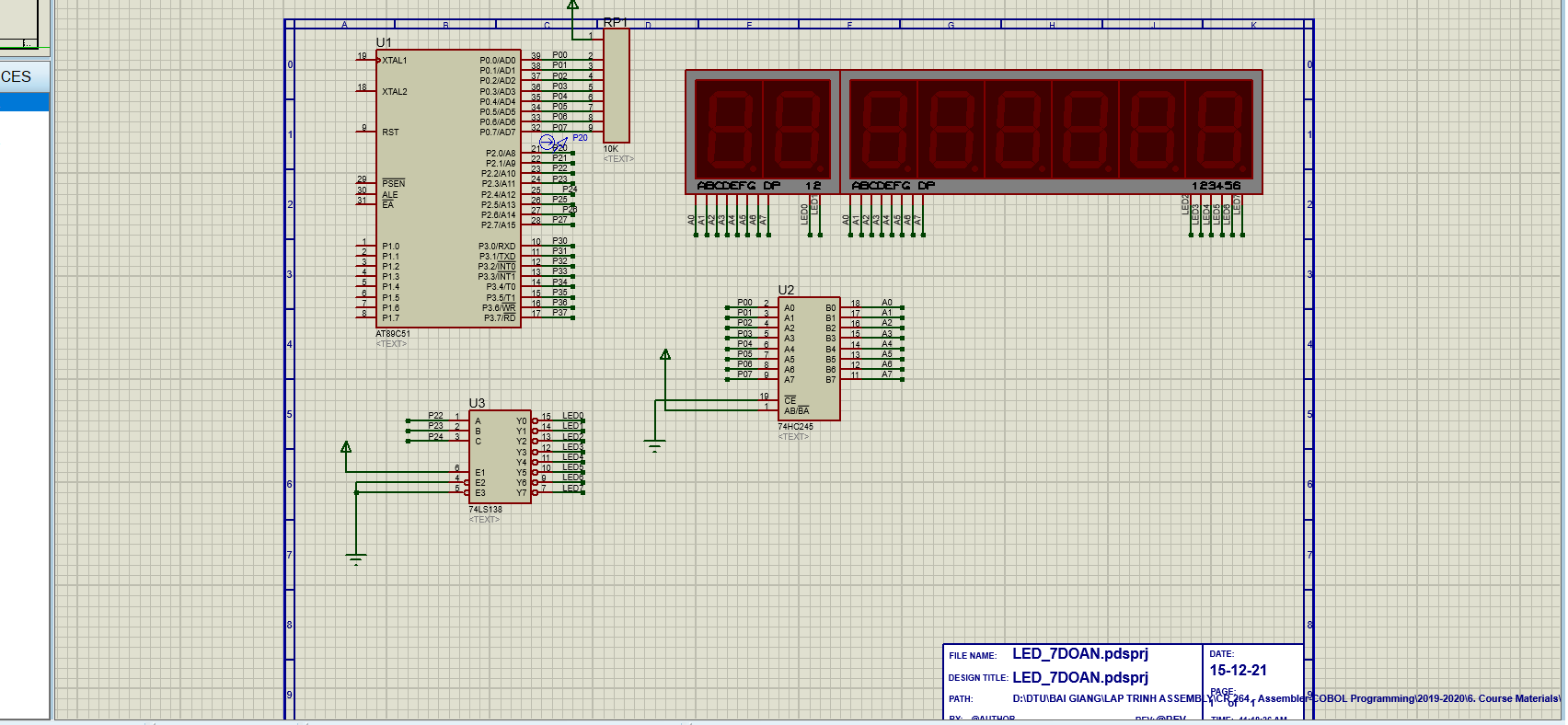

Sau đây là một ví dụ về điều khiênr sử dụng IC số kết hợp vi điều khiển để điều khienr LED 7 đoạn.
ORG 00H
JMP MAIN
ORG 00BH; KHI TIMER CHAY XONG 50MS
DJNZ R7,THOAT
INC DPTR
MOV R7,#10
THOAT:
MOV TH0,#HIGH(-50000)
MOV TL0,#LOW(-50000)
RETI
delay: ;1MS
mov r1,#250
lap:
nop
nop
djnz r1,lap
ret
main:
MOV DPTR,#TABLE
MOV IE,#10000010B; NGAT TIMER 0
MOV TMOD,#00000001B
MOV TH0,#HIGH(-50000)
MOV TL0,#LOW(-50000)
MOV R7,#10
SETB TR0; TIMER CHAY
LAP11:
CLR P2.4
SETB P2.3
CLR P2.2
MOV P0,#4FH
CALL DELAY
CLR P2.4
SETB P2.3
SETB P2.2
MOV A,#0
MOVC A,@A+DPTR
MOV P0,A ; DUA DU LIEU RA LED
CALL DELAY
SJMP LAP11
TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,67H
end
