Sự phát triển của hệ thống xử lý ảnh dựa trên DSP và FPGA.
31/10/2020
Việc xử lý ảnh đã được ứng dụng trong nhiều lĩnh vực như là công nghiệp, quân sự, xử lý ảnh y tế … Nhưng hầu hết các hệ thống xử lý ảnh này đều được thực hiện trên máy tính để bàn PC. Điều này làm cho nó không thể đáp ứng yêu cầu về việc xử lý ảnh theo thời gian thực và ở tốc độ cao. Vì vậy, hệ thống truyền và xử lý ảnh đang phát triển nhanh chóng cùng với các kĩ thuật điện tử, đặc biệt là với DSP và FPGA.
Một hệ thống kết hợp đang được thử nghiệm là DSP TMS320c6713 được sử dụng cho việc chạy các thuật toán xử lý ảnh và FPGA dùng cho việc lấy mẫu và hiển thị kết quả. Bên cạnh đó, ta còn sử dụng thêm bo mạch video, camera CCD và bộ hiển thị VGA. Hệ thống hoạt động như sau:
- Hình ảnh được thu bởi camera CCD. Ngõ ra của camera là tín hiệu tương tự được lấy mẫu với định dạng YUV4:2:2 bởi chip SA7111.
- Việc truyền hình ảnh giữa DSP và FPGA được thực hiện thông qua phương pháp EDMA. Sau khi dữ liệu được xử lý bởi DSP, nó được gởi đến bo mạch video cũng thông qua phương pháp EDMA.

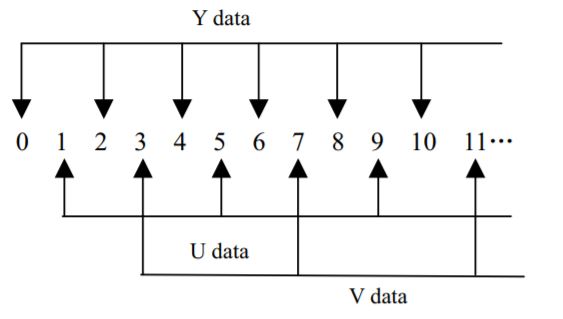

- Vấn đề thứ ba là lưu trữ hình ảnh. Một khung ảnh được chia thành các trường chẵn và lẻ; và địa chỉ bắt đầu của việc lưu ảnh là 0x80000000. Định dạng dữ liệu ảnh là YUV4:2:2 được mô tả như hình sau:
