Giới thiệu về công nghệ Flip Chip Bonding trong đóng gói vi mạch

          Trong lĩnh vực thiết kế và chế tạo vi mạch (IC), công nghệ đóng gói giữ vai trò quan trọng không kém quá trình thiết kế trong chip. Nếu phần thiết kế quyết định chức năng và hiệu năng tính toán, thì đóng gói lại đảm bảo con chip hoạt động ổn định, tản nhiệt tốt và kết nối hiệu quả với hệ thống bên ngoài. Trong số các công nghệ đóng gói hiện đại, Flip Chip Bonding nổi lên như một kỹ thuật tiên tiến, có khả năng đáp ứng yêu cầu ngày càng cao về hiệu năng, kích thước nhỏ gọn và độ tin cậy trong các ứng dụng điện tử hiện đại.

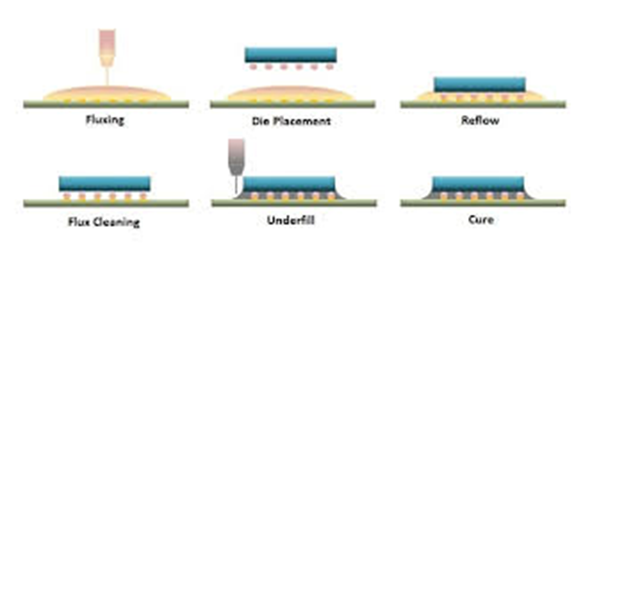

Hình 1. Đóng gói FlipChip

          Flip Chip Bonding là phương pháp kết nối mà chip được lật úp xuống (flip) và liên kết trực tiếp với substrate thông qua các bump kim loại siêu nhỏ. Cấu trúc cơ bản của Flip Chip bao gồm ba thành phần chính: chip (die), các bump kim loại (thường là solder bump hoặc Cu pillar), và lớp underfill giúp cố định cũng như phân tán ứng suất. Không giống như Wire Bonding – nơi chip được nối bằng các dây kim loại mảnh quanh viền – Flip Chip cho phép kết nối toàn mặt chip, giúp tăng số lượng kết nối và cải thiện hiệu năng truyền tín hiệu.

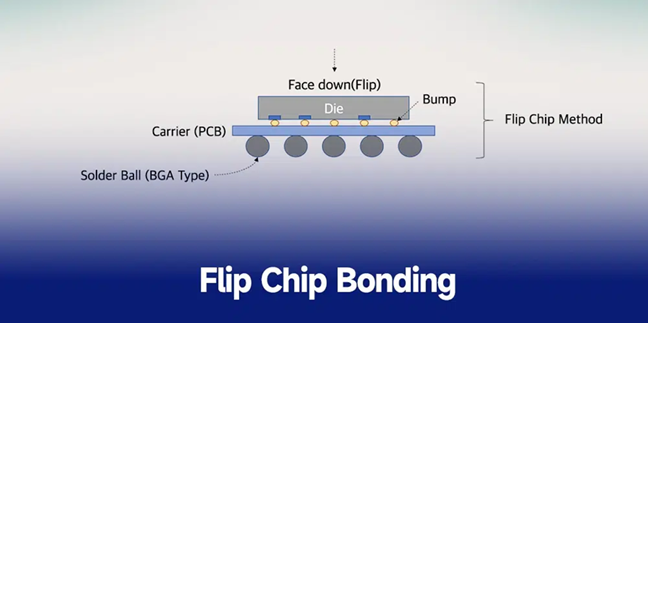

Hình 2. Flip Chip Bonding

          Có nhiều lý do khiến Flip Chip được sử dụng rộng rãi trong các sản phẩm hiện đại. Trước hết, kỹ thuật này mang lại mật độ kết nối rất cao, phù hợp với các chip có hàng nghìn điểm kết nối như GPU, CPU, FPGA hay các bộ xử lý AI. Đường dẫn tín hiệu trong Flip Chip ngắn hơn nhiều so với Wire Bonding, giúp giảm điện cảm, cải thiện tốc độ và hạn chế nhiễu điện từ. Ngoài ra, hiệu quả tản nhiệt của Flip Chip cũng tốt hơn vì bề mặt chip tiếp xúc gần hơn với cấu trúc tản nhiệt và lớp underfill có thể được thiết kế để dẫn nhiệt tốt. Nhờ đó, Flip Chip trở thành lựa chọn tối ưu cho các vi mạch công suất cao hoặc tốc độ cao.

          Tuy nhiên, Flip Chip cũng đặt ra một số thách thức đáng kể. Chi phí chế tạo cao hơn so với kỹ thuật truyền thống do yêu cầu quy trình tạo bump và thiết bị lắp đặt chuyên dụng. Sự khác biệt hệ số giãn nở nhiệt giữa chip và substrate có thể gây ra các hiện tượng như nứt bump, tách lớp (delamination) hoặc mỏi nhiệt (fatigue), ảnh hưởng đến độ tin cậy lâu dài của thiết bị. Vì vậy, phân tích và mô phỏng các yếu tố nhiệt – điện trở nên rất quan trọng trong quá trình thiết kế Flip Chip, đặc biệt với các IC công suất cao.

          Ngày nay, Flip Chip được ứng dụng rộng rãi trong nhiều lĩnh vực công nghệ cao. Các bộ xử lý trung tâm và đồ họa (CPU, GPU), chip xử lý trong điện thoại thông minh, IC RF cho 5G, cảm biến ô tô, module camera và hệ thống AI đều sử dụng Flip Chip để đạt hiệu năng cao và kích thước tối ưu. Công nghệ này cũng là nền tảng cho nhiều xu hướng mới như 2.5D/3D IC, Through-Silicon Via (TSV), Wafer-Level Packaging và Hybrid Bonding – những hướng phát triển quan trọng trong ngành bán dẫn.

          Đối với sinh viên ngành Điện – Điện tử và Thiết kế vi mạch, việc tìm hiểu Flip Chip Bonding mang lại nhiều lợi ích thiết thực. Sinh viên sẽ nắm được cách IC được kết nối với thế giới bên ngoài, hiểu rõ các vấn đề về nhiệt, điện và độ tin cậy trong đóng gói, từ đó hỗ trợ tốt cho các môn học như thiết kế vi mạch, vật liệu điện tử, phân tích nhiệt và mô phỏng hệ thống. Flip Chip cũng mở ra cơ hội nghiên cứu và ứng dụng trong các dự án về công nghệ đóng gói hiện đại, đặc biệt trong bối cảnh ngành bán dẫn đang rất cần nhân lực am hiểu về packaging.

          Như vậy, Flip Chip Bonding không chỉ là một kỹ thuật đóng gói, mà còn là nền tảng quan trọng dẫn dắt sự phát triển của nhiều công nghệ điện tử hiện đại. Việc nắm vững các kiến thức cơ bản về Flip Chip giúp sinh viên hiểu sâu hơn về hệ sinh thái bán dẫn và chuẩn bị tốt cho con đường nghiên cứu hoặc làm việc trong ngành công nghiệp đầy tiềm năng này.
