1. Sơ đồ khối của hệ thống.

 1.1 Sơ đồ khối của hệ thống

Hình 1: Sơ đồ khối hệ thống

1.2 Sơ đồ khối Led Matrix hiển thị nội dung:

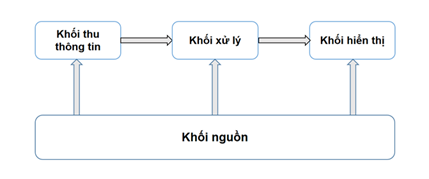

Hình 2:  Sơ đồ khối hiển thị nội dung

Các khối trong sơ đồ có chức năng như sau:

• Khốinguồn:cungcấpnguồnđiệnchocáckhối hoạtđộng.
• Khối thu thông tin: hoạt động như một cổng truyền thôngkhôngdây,cóchứcnăngnhậncáclệnhđiềukhiển, rồi đưa các lệnh đó về khối xử lý. Các lệnh điều khiển được gửi từ ứng dụng điều khiển qua Wifi với nội dung lệnh là thay đổi tốc độ cuộn văn bản hoặc thay đổi nội dung hiểnthị.
• Khốihiểnthị:hiểnthịnộidung.
• Khốixửlý:tiếpnhậnvàthựcthicáclệnhđiềukhiểntừ khối thu thông tin. Ngoài ra, khối này còn có chức năng điềukhiểnkhốihiểnthịvàtạohiệuứngcuộnvănbản.

1.3 Sơ đồ khối Led Matrix hiển thị giờ,nhiệt độ vàđộ ẩm:

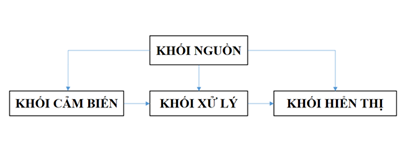

Hình 3: Sơ đồ khối hiển thị nhiệt độ và độ ẩm

• Khốinguồn:cungcấpnguồnđiệnchocáckhốikhác hoạtđộng.
• Khối cảmbiến (DHT11): làmộtcảmbiếnnhiệtđộvàđộẩmtrong môi trường. Chức năng chính của cảm biến DHT11 là đo và cung cấp dữ liệu về nhiệt độ và độ ẩm.
• Khốihiểnthị ( LedMatrix  7219):hiểnthịnộidung.
• Khốixửlý:tiếpnhậnvàthựcthicáclệnhđiềukhiểntừ khối thu thông tin. Ngoài ra, khối này còn có chức năng điềukhiểnkhốihiểnthịđượcnhậntừcảmbiến.

2. Thiết kế phần cứng:

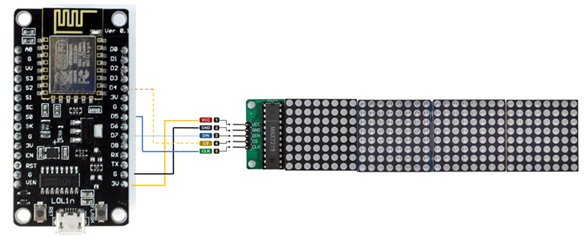

Sơ đồ mạch kết nối Led Matrix và Vi Điều Khiển

LED Matrix 7219 và ESP8266 có thể hoạt động với nguồn điện từ 3.3V đến 5V. Đối với chân DIN của Led Matrix nối với chân D7 của ESP8266, chân này chịu trách

nhiệm truyền dữ liệu từ ESP8266 đến LED Matrix. Chân CLK của Led Matrix nối với chân D5 của ESP8266, chân này dùng để đồng bộ hóa dữ liệu giữa ESP8266 và

LED Matrix. Chân CS của Led Matrix nối với chân D4 của ESP8266, chân này được sử dụng để chọn chip LED Matrix khi giao tiếp với ESP8266.

Kết nối phần cứng:

Hình 4: Ghép linh kiện led hiển thị nội dung
