1. Sơ đồ khối của hệ thống

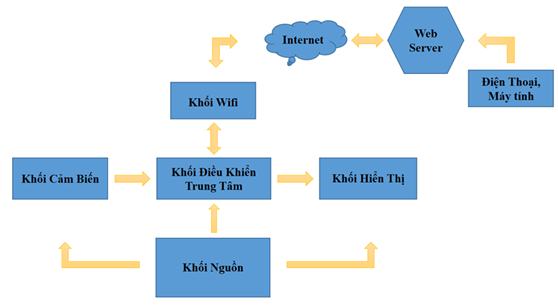

Hình 1: Sơ đồ khối của hệ thống

2. Sơ đồ khối Led Matrix hiển thị nội dung:

Hình 2: Sơ đồ khối hiển thị nội dung

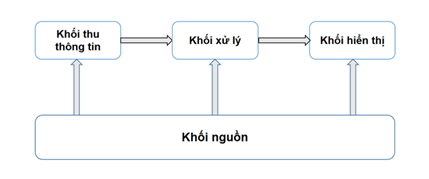

Các khối trong sơ đồ có chức năng như sau:

• Khối nguồn:cung cấp nguồn điện cho các khối hoạt động.
• Khối thu thông tin: hoạt động như một cổng truyền thông không dây , có chức năng nhận các lệnh điều khiển, rồi đưa các lệnh đó về khối xử lý. Các lệnh điều khiển được gửi từ ứng dụng điều khiển qua Wifi với nội dung lệnh là thay đổi tốc độ cuộn văn bản hoặc thay đổi nội dung hiểnthị.
• Khối hiển thị:hiển thị nội dung.
• Khối xử lý:tiếp nhận và thực thi các lệnh điều khiển từ khối thu thông tin. Ngoài ra, khối này còn có chức năng điều khiển khối hiển thị và tạo hiệu ứng cuộn văn bản.

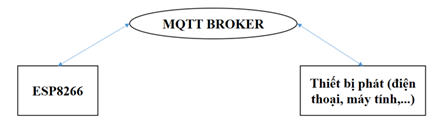

Giải thích sơ đồ:

-  MQTT BROKER có chức năng như trung tâm xử lí có vai trò nhận và xử lí thông tin từ khối phát tín hiệu.

- ESP8266 đóng vai trò như khối xử lí tiến hành, đảm nhận thông tin từ MQTT BROKER và chuyển tín hiệu từ MQTT đến Esp8266, sau khi xử lí tín hiệu sẽ chuyển lại đến MQTT BROKER và chuyển lại cho thiết bị phát để nhận được thông tin xử lí.

- Thiết bị phát ( điện thoại, máy tính,…) đóng vai trò như khối phát và nhận tín hiệu đã được xử lí từ MQTT BROKER.

3. Sơ đồ khối Led Matrix hiển thị giờ,nhiệt độ và độ ẩm:

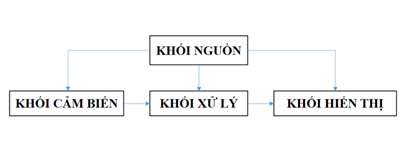

Hình 3: Sơ đồ khối hiển thị nhiệt độ và độ ẩm

• Khối nguồn:cung cấp nguồn điện cho các khối khác hoạt động.
• Khối cảm biến (DHT11): là một cảm biến nhiệt độ và độ ẩm trong môi trường. Chức năng chính của cảm biến DHT11 là đo và cung cấp dữ liệu về nhiệt độ và độ ẩm.
• Khối hiển thị ( Led Matrix  7219):hiển thị nội dung.
• Khối xử lý:tiếp nhận và thực thi các lệnh điều khiển từ khối thu thông tin. Ngoài ra, khối này còn có chức năng điều khiển khối hiển thị được nhận từ cảm biến.
