Điều khiển bảng LED Matrix từ xa qua Internet

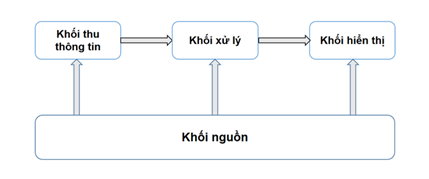

Hình 1: Sơ đồ khối của hệ thống
2. Sơ đồ khối Led Matrix hiển thị nội dung:

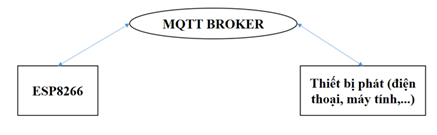

Hình 2: Sơ đồ khối hiển thị nội dung
Các khối trong sơ đồ có chức năng như sau:
Giải thích sơ đồ:
- MQTT BROKER có chức năng như trung tâm xử lí có vai trò nhận và xử lí thông tin từ khối phát tín hiệu.
- ESP8266 đóng vai trò như khối xử lí tiến hành, đảm nhận thông tin từ MQTT BROKER và chuyển tín hiệu từ MQTT đến Esp8266, sau khi xử lí tín hiệu sẽ chuyển lại đến MQTT BROKER và chuyển lại cho thiết bị phát để nhận được thông tin xử lí.
- Thiết bị phát ( điện thoại, máy tính,…) đóng vai trò như khối phát và nhận tín hiệu đã được xử lí từ MQTT BROKER.
3. Sơ đồ khối Led Matrix hiển thị giờ,nhiệt độ và độ ẩm:

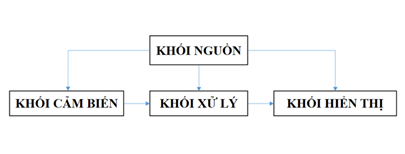

Hình 3: Sơ đồ khối hiển thị nhiệt độ và độ ẩm
