Bãi đỗ xe thông minh ứng dụng RFID

1. Thông số hệ thống

 Yêu cầu chung của hệ thống

• Xây dựng một hệ thống bãi giữ xe tự động, an toàn, dễ sử dụng. Hệ thống có các tính năng như sau:

-       Khối xử lý trung tâm nhận tín hiệu gửi về từ RFID.

-       Khối xử lý trung tâm kết nối được với khối xử lý ảnh để nhận dạng biển số.

-       Khối xử lý trung tâm gửi dữ liệu ra khối hiển thị và điều khiển động cơ servo cho phép xe ra - vào.

• Phần mềm quản lý bãi xe trên PC có chức năng quản lý xe ra/vào sử dụng Webcam kết hợp với công nghệ RFID và nhận diện biển số xe

2. Sơ đồ khối

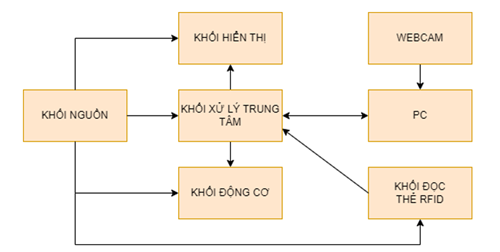

Hình 1.Sơ đồ khối của hệ thống

-       Khối xử lý trung tâm:Nhận tín hiệu từ các ngoại vi rồi tiến hành điều khiển hệ thống hoạt động.

-       Khối RFID Readers: Đọc tín hiệu từ thẻ Tag gửi về cho vi điều khiển.

-       Khối động cơ: Điều khiển động cơ đóng mở điều khiển xe ra/vào.

-       Khối nguồn: Cung cấp nguồn cho toàn mạch của hệ thống.

-       Khối hiển thị:Hiển thị thông tin trạng thái hoạt động bãi giữ xe.

-       Khối Webcam:Đọc biển số xe và gửi về hệ thống.

-       PC: phần mềm trên PC có chức năng kết hợp với camera và đầu đọc RFID để quản lý dữ liệu xe ra vào, cùng đó là kết hợp với khối xử lý trung tâm để quản lý hệ thống.

3. Lưu đồ giải thuật

3.1 Lưu đồ giải thuật chương trình chính

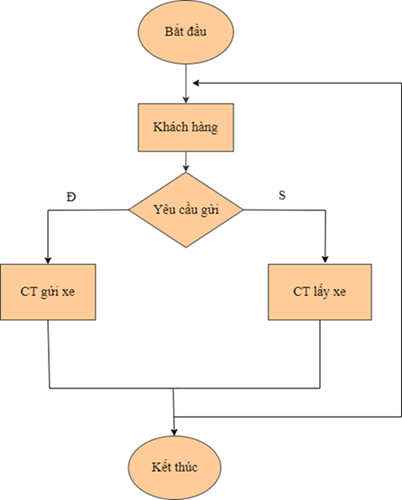

Hình 2: Lưu đồ thuật toán chương trình chính

Khi khách hàng có nhu cầu,kiểm tra xem khách hàng có muốn gửi xe không:

• Nếu đúng thì tiến hành chương trình con gửi xe.
• Nếu sai thì tiến hành chương trình con trả xe.

3.2 Lưu đồ giải thuật chương trình xe vào



Hình 3: Lưu đồ thuật toán xe vào

  Giải thích lưu đồ:

-          Kh ixe vào tiến hành xử lý thu nhận hình ảnh biến số.

-          Sau đó quét thẻ tạo mã ID.

-          Gửi thông tin biển số và ID về MySQL.

-          Tiển hành mở cổng cho xe vào.

3.3 Lưu đồ giải thuật chương trình xe ra

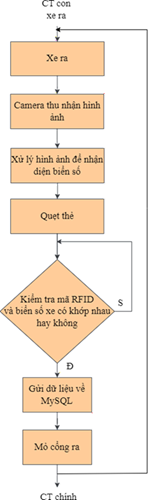

Hình 4. Lưu đồ thuật toán xe ra

• Khi khách hàng đưa thẻ ra yêu cầu ra:

-      Tiến hành xử lý biển số

Quẹt thẻ ID

• Nếu thành công thì tiến hành đối chiếu biển số trong hệ thống:

-          Nếu chính xác thì tiến hành cho xe ra và xóa thông tin trong bãi và lưu trữ thông tin vào MySQL.

-          Nếu sai thì còi sẽ kêu và lựa chọn:1 cho xe ra 2 là tiến hành quét thẻ lại nếu muốn.

-          Sau đó tiến hành mở cổng cho xe ra.
